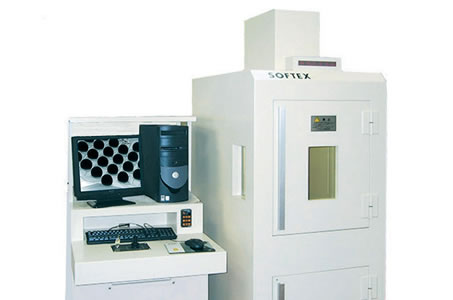

ソフテックス製X線TV検査装置
特長
- 豊富なラインナップなのでサンプルに合った装置が見つかります
- キレのあるコントラストの高い映像
- 低倍から高拡大までワイドなズーム機構
- 計測、画像処理充実のZET-01ソフト装備
- 操作はすべてパソコン制御のため簡単にどなたでも扱えます
- IIカメラデジタルシステムにより、高鮮明なX線画像を実現
※サンプルのテスト撮影も承っておりますので、お気軽にお問い合わせください。
主な用途
ハンダの接合状態、微小なクラック検査、樹脂繊維の流れ、ボイド、コンデンサの巻き状態、ICワイヤ、ケーブルなどの断線状態など

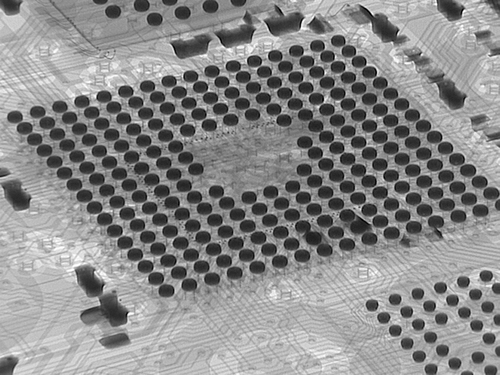

BGA

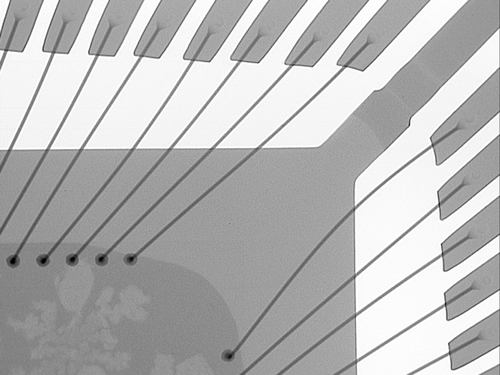

ICワイヤー

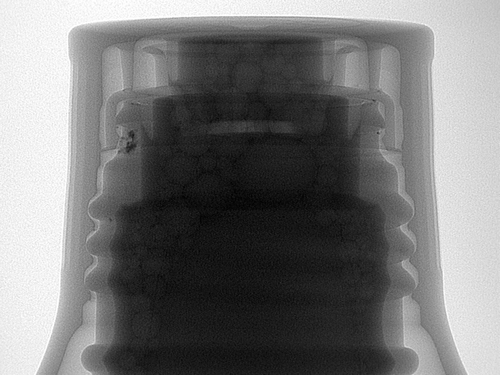

キャップの勘合
仕様
※スクロールしてご覧いただけます。
| TYPE | SFX-90 | SFX-100 | SFX-130 | SFX-150 | SFX-160G |
|---|---|---|---|---|---|
| 入力 | AC100V 50/60Hz | ||||
| 最大管電圧 | 90kV | 100kV | 130kV | 150kV | 160kV |
| 最大管電流 | 0.2mA | 0.25mA | 0.3mA | 0.5mA | 0.2mA |
| ディテクタ | 高解像度X線IIカメラシステム（デジタルCCD） | ||||
| テーブルストローク | 250×330mm | ||||
| 寸法 | W750×D1,100×H1,950mm | W1,100× D1,250×H1,950mm |
W950× D1,450×H1,615mm |
||
| 装置重量 | 約950kg | 約1,100kg | 約1,300kg | 約1,650kg | |
※テーブルサイズ400×400、400×600にも変更可能です。
※ロールシステム、カメラ傾斜、CT後付けオプション、他多数あります。
※仕様によって外観寸法、重量は異なります。
