ソフテックス製X線TV検査装置

WORK-LEADER Series

特長

  • SOFTEX製マイクロフォーカス搭載
  • 高いコストパフォーマンスを実現
  • 低倍から高倍までワイド撮影が可能なズーム機構を搭載
  • シャープでクリアな映像
  • 計測、画像処理充実のZET-01ソフト装備
  • 操作はすべてパソコン制御のため簡単にどなたでも扱えます
  • IIカメラデジタルシステムにより、高鮮明なX線画像を実現

※サンプルのテスト撮影も承っておりますので、お気軽にお問い合わせください。

主な用途

ハンダの接合状態、樹脂繊維の流れ、ボイド、コンデンサの巻き状態、ICワイヤ、ケーブルなどの断線状態など

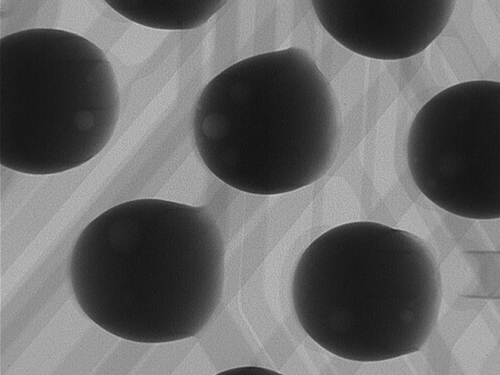

BGA

BGA

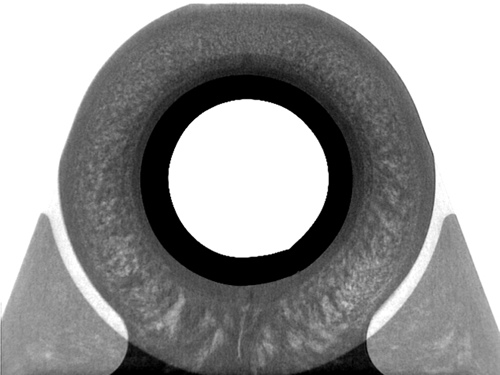

樹脂繊維

樹脂繊維

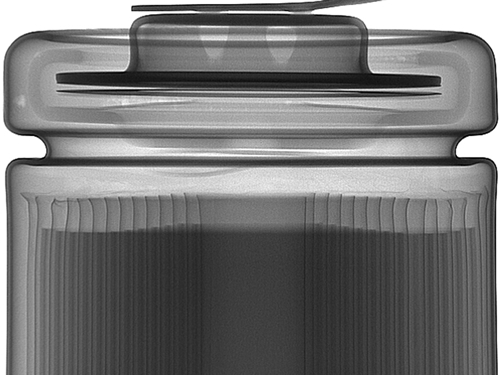

電池

電池

仕様

※スクロールしてご覧いただけます。

TYPE WL-90 WL-100
入力 AC100V,50/60Hz
最大電圧 90kV 100kV
最大電流 0.1mA
ディテクタ 高解像度X線IIカメラシステム(1.0MpixデジタルCCD)
テーブルサイズ ※250×330mm
外観寸法 W750×D1,100×H1,950mm
装置重量 約950kg

※テーブルサイズ400×400、400×600にも変更可能です

※ロールシステム、カメラ傾斜、CT後付けオプション、他多数あります

※仕様によって外観寸法、重量は異なります
