SHR Series

HOME │ 製品一覧 │ SHR Series

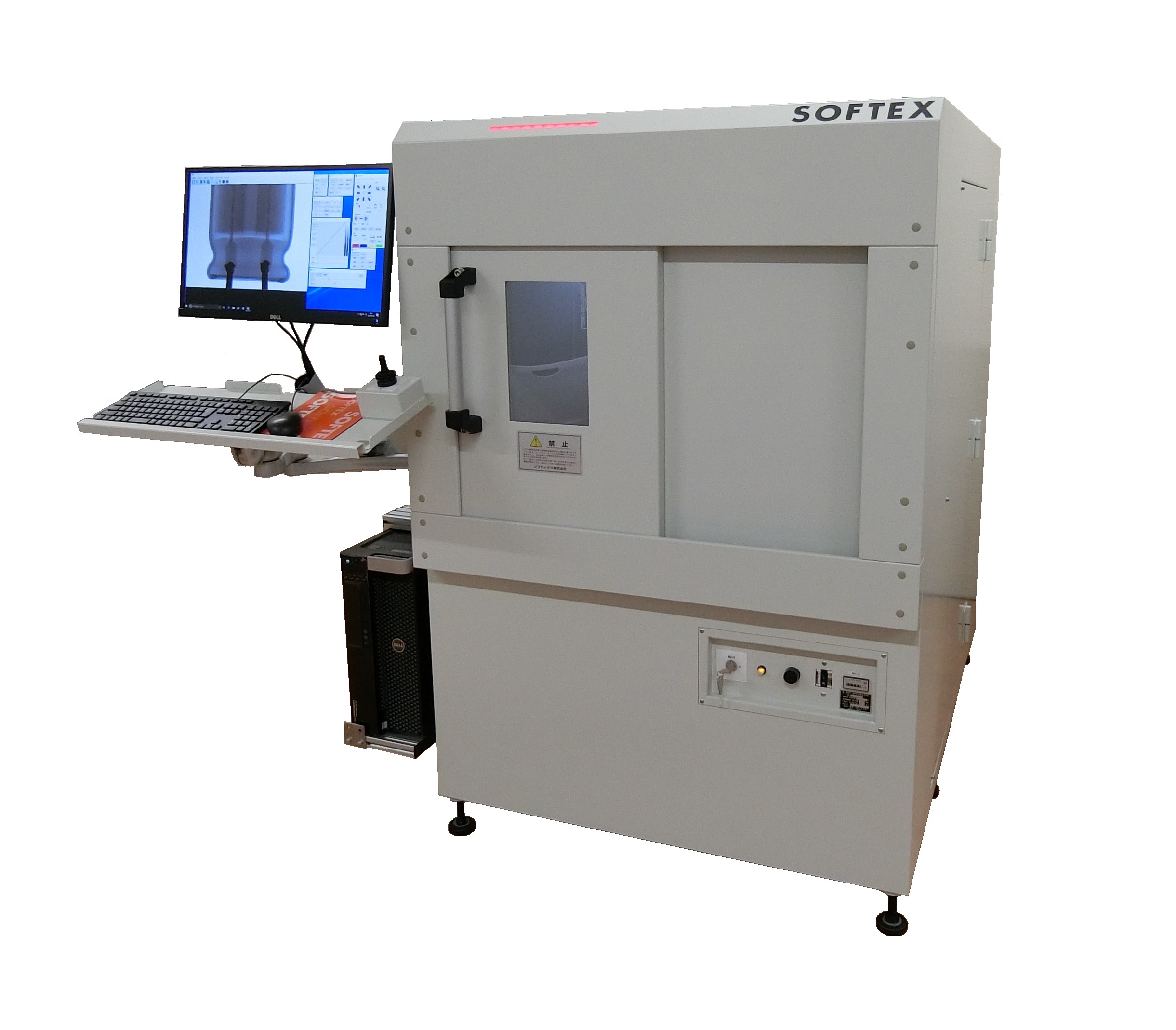

ソフテックス製X線TV検査装置


特長

  • SOFTEX製マイクロフォーカス搭載
  • 超高解像度フラットパネルディテクタ搭載
  • ディテクタ傾斜機能付き
  • PC制御によるスムーズな操作性能を実現
  • 高いコストパフォーマンスを実現

※サンプルのテスト撮影も承っておりますので、お気軽にお問い合わせください。

主な用途

BGA検査・IC検査<Auワイヤ/Cuワイヤ>・ボイド・コンデンサ巻き状態・ケーブル等の断線状態など

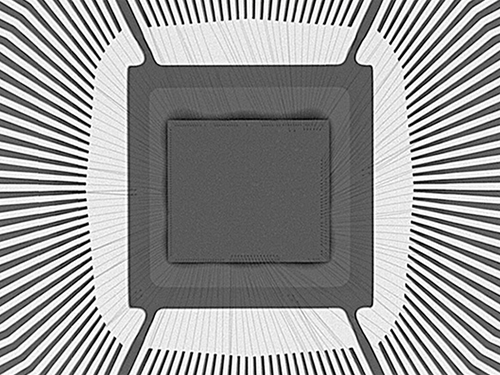

銅ワイヤ

銅ワイヤ

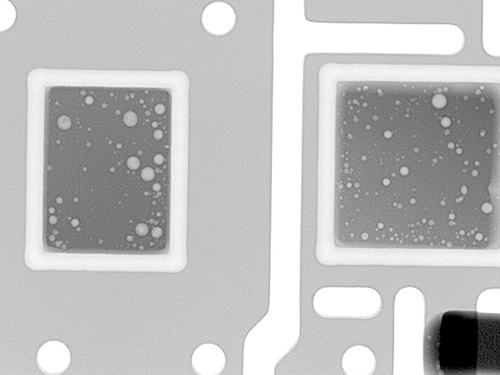

チップボイド

チップボイド

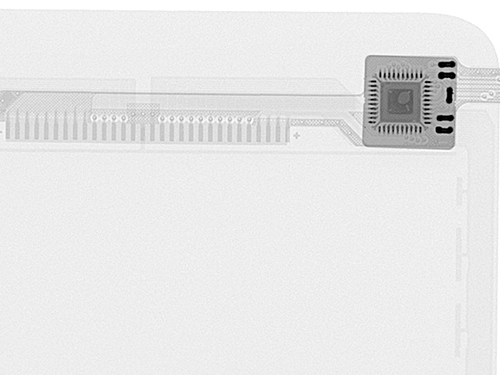

タッチパネル

タッチパネル

仕様

※スクロールしてご覧いただけます。

MODEL SHR-90 SHR-100 SHR-130
入力 AC100V-240V, 50/60Hz
消費電力 Approx.1kVA
最大管電圧 90kV 100kV 130kV
最大管電流 0.1mA 0.1mA 0.3mA
ディテクタ Flat Panel X-ray Detector
入力エリア 102×68㎜
解像度 1032×688pixel
センサタイプ CMOS active pixel sensor
テーブルストローク
(X-Y)
250×330㎜
傾斜 60度

※ディテクタサイズ、センサ仕様、ロールシステム、CT後付けオプション、他多数あり

※仕様によって外観寸法、重量は異なります
